회전압입으로 빠르고 깔끔하게, 시공 토크와 심도를 관리합니다.

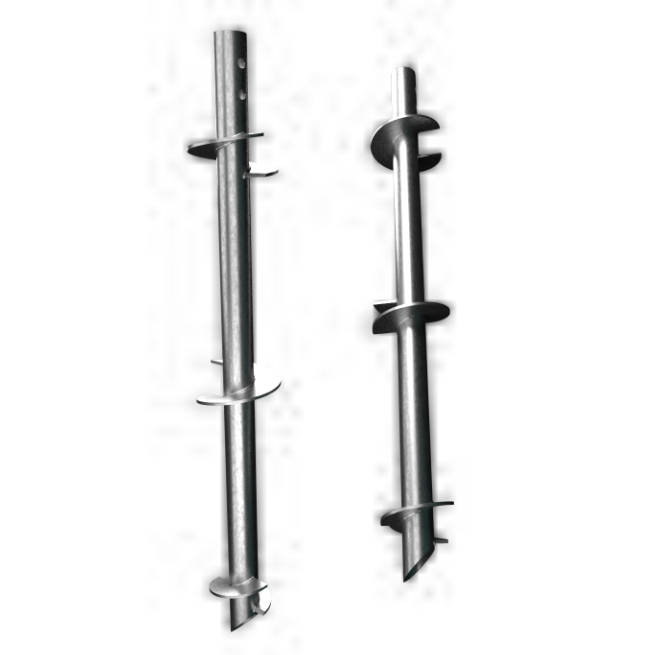

헬리컬파일은 나선형 지지날개(Helix)가 부착된 강관 샤프트를 회전시켜 지중에 관입하는 공법입니다. 헬릭스의 지지력과 샤프트의 주면저항을 이용하며, 시공 중 관입 깊이와 토크를 기록해 현장 품질관리 자료로 활용할 수 있습니다.

선단부와 연장재를 순차 연결해 목표 심도까지 회전 관입

대규모 천공과 배토를 줄여 현장 정리 부담을 완화

관입 깊이·수직도·토크를 확인하며 시공 상태를 관리

기초 신설 및 보강 · 굴착토와 슬라임 관리가 중요한 현장 · 진동·소음 제한 구간 · 공기 단축이 필요한 소규모·협소 현장

현장 조건과 설계 기준에 따라 세부 공정은 달라질 수 있습니다.

STEP 01

설계 위치와 간섭물을 확인하고 회전장비를 정렬합니다.

STEP 02

헬릭스가 부착된 선단재를 수직으로 세워 초기 관입합니다.

STEP 03

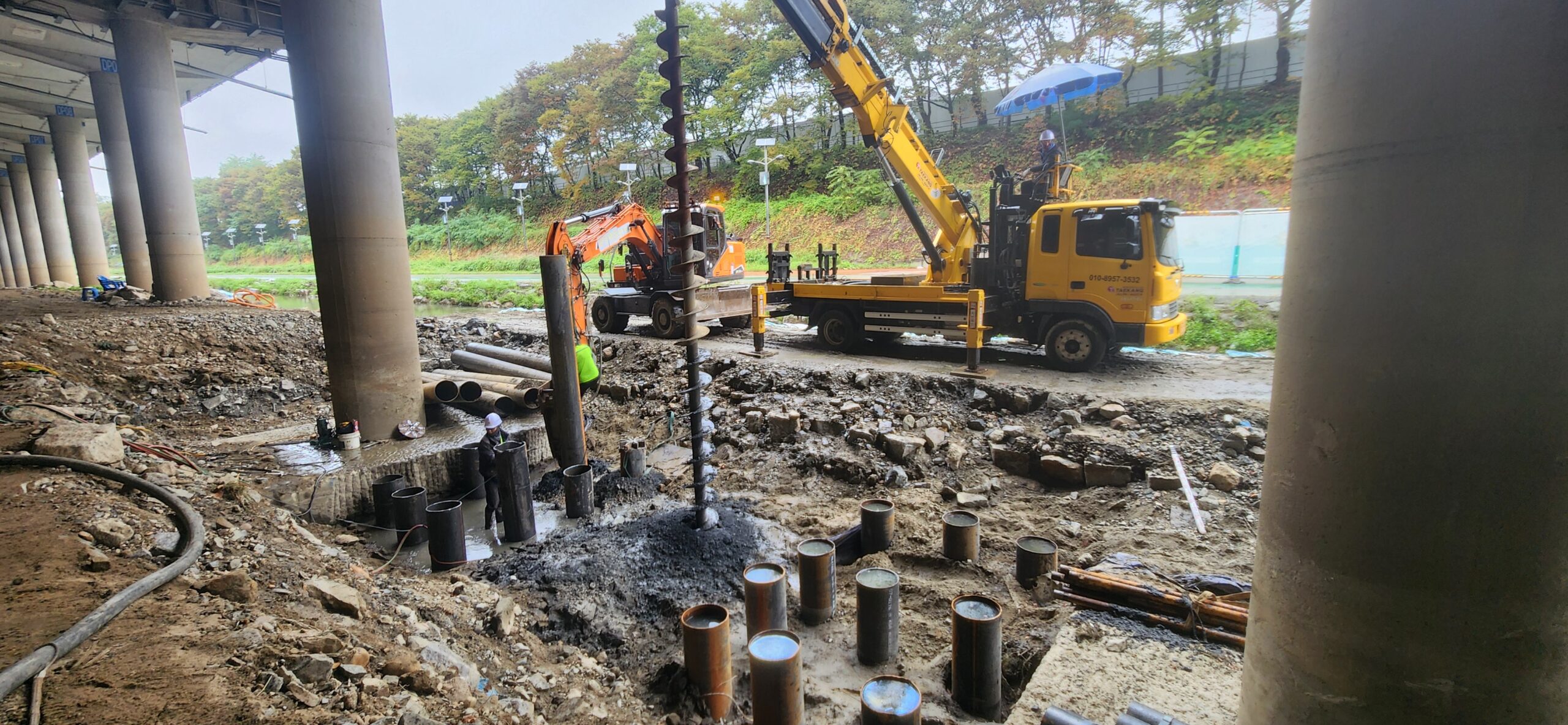

수직도를 유지하며 파일을 지중에 회전 압입합니다.

STEP 04

필요 심도까지 샤프트를 순차 연결해 관입을 이어갑니다.

STEP 05

설계 기준에 따라 최종 심도와 시공 토크를 기록합니다.

STEP 06

기초와 연결되는 두부재를 설치하고 최종 상태를 확인합니다.
